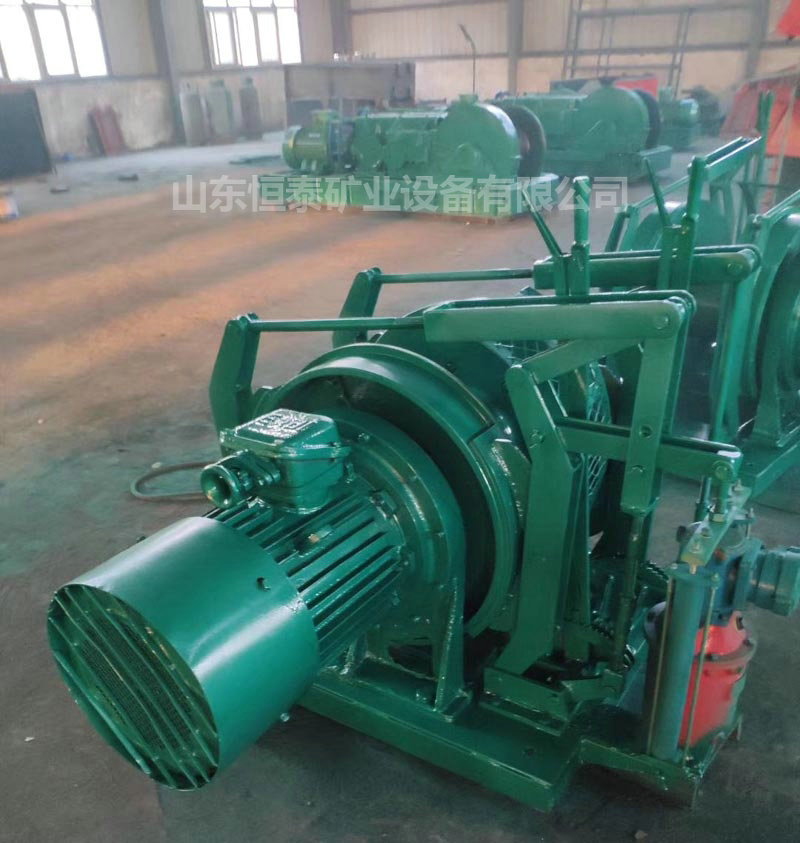

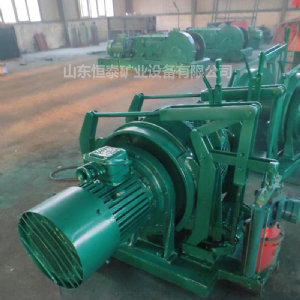

JD-1調度絞車 11.4KW調度絞車

一、JD-1調度絞車用途：

調度絞車生產廠家--JD-1型調度絞車供礦井下回采工作面和掘進工作面裝載站、調度編組礦車及在中間巷道中拖運礦車與其它輔助搬運工作之用。絞車的電機及電氣控制設備具有防爆性能，可用于有煤塵及有瓦斯爆炸危險的礦井。

二、JD-1調度絞車型號意義

型號：JD-1；原型號JD-11.4KW

J——卷揚機型；

D——調度絞車；

1——外層鋼絲繩靜張力10KN。

24小時銷售電話：15020723770

三、JD-1調度絞車技術參數

外層鋼絲繩靜張力：10KN；

外層鋼絲繩速度：≥1.00 m/s；

容繩量：450m；

綱絲繩直徑：12mm；

卷筒直徑：220mm；

卷筒寬度：307mm；

電動機型號：YBJ-11.4；

電動機功率：11.4KW；

電動機轉速：1470r／min；

總速比：41；

絞車重量：578Kg；

包括電動機；

外形尺寸：1073×766×727 mm；

隔爆型磁力啟動器：QBZ-80/1140/660；

隔爆型控制按鈕：LA81-3。

絞車在結構上采用兩級行星齒輪轉動，分別布置在主軸的兩端，主軸貫穿滾筒，左端支承在左支架上，右端支承在右支架上。電動機采用法蘭盤式固定在左支架上。絞車電動齒輪帶動左端小齒輪架上的一對小行星齒輪旋轉，由于小內齒輪是固定不動的，所以小行星齒輪除作自傳外，還要圍繞電機齒輪公轉，即帶動了小齒輪架旋轉，從而使主軸旋轉，固定在主軸右端的中心齒輪也旋轉，于是帶動了大齒輪架上的一對大行星齒輪轉動。

由于產品生產批次、具體型號不同，詳情請聯系我們的銷售人員進行具體核實
